DotNet轻量状态机Stateless的简单应用

目录

对于大部分系统中流程的变更，是十分正常的事情，小到一个状态的切换，大到整个系统都是围绕业务流再走，复杂点的有工作流引擎，简单点的几个if/else收工，但是往往有那种，心有余而力不足的，比简单复杂，比复杂简单，最近，对业务流程的变更这一块一直再琢磨，没有找到一些让我豁然开朗的资料，本次只能是讲讲我的设计过程，作为反面教材去对比的，同时借鉴staleless去简化一下日常中的设计。



常用的流程变更

采用状态控制数据操作，通过操作变更状态，通过switch、if/else去区分状态，然后依据状态做出不同的指示，从一个大家十分熟悉，但又及其简单的例子着手，思路更加清晰。

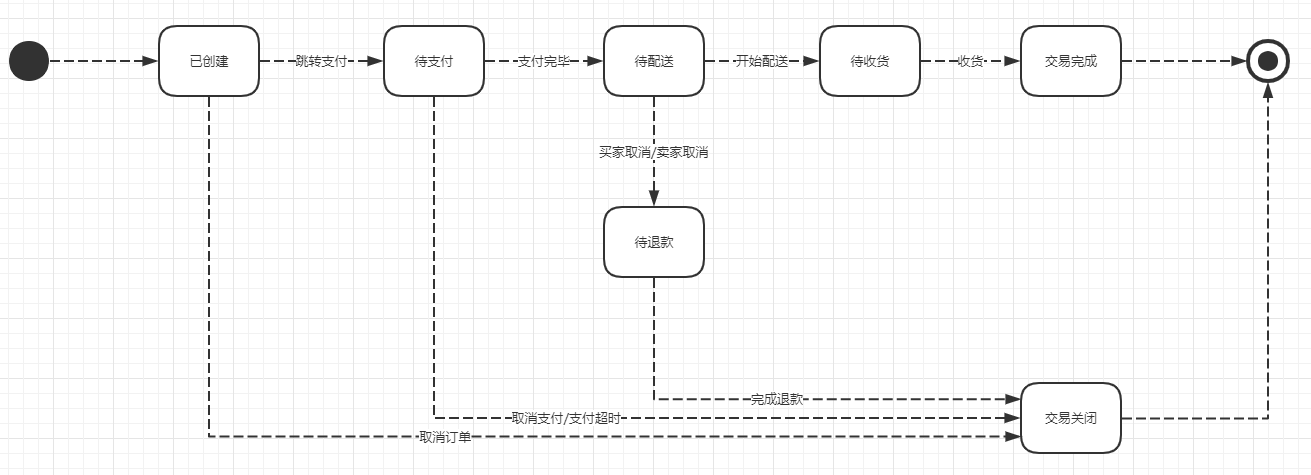

192447788_c2acf390-4b03-4f58-ba4c-09e32ebd2a84 对于订单的状态，一开始用几种描述的方式固定下来，代码实现中，有人喜欢枚举，有人喜欢字符串，这都无所谓了，罗马路条条。只是这个流程是相对固定的，与一些业务系统中，十几个转折或是几十个流程节点那样，那种貌似大多使用的都是工作流吧，存在变更，还要容易变更。

先定义个简单的订单类及用到的枚举值，这些信息应该是很熟悉且常见的。

public class Order
{
    public Order(long orderId, string orderName, string orderNo, double price)
    {
        OrderId = orderId;
        OrderName = orderName;
        OrderNo = orderNo;
        Price = price;
        CreateDate = DateTime.Now;
        InitOrderState();
    }


    /// <summary>
    /// 订单Id
    /// </summary>
    public long OrderId { get; set; }


    /// <summary>
    /// 订单名称
    /// </summary>
    public string OrderName { get; set; }


    /// <summary>
    /// 订单编号
    /// </summary>
    public string OrderNo { get; set; }


    /// <summary>
    /// 创建日期
    /// </summary>
    public DateTime CreateDate { get; set; }


    /// <summary>
    /// 订单价格
    /// </summary>
    public double Price { get; set; }


    /// <summary>
    /// 订单状态
    /// </summary>
    public OrderState OrderState { get; private set; }


    /// <summary>
    /// 初始订单状态
    /// </summary>
    public void InitOrderState()
    {
        OrderState = OrderState.OrderCreated;
    }


    /// <summary>
    /// 设置订单状态
    /// </summary>
    /// <param name="orderState"></param>
    public void SetOrderState(OrderState orderState)
    {
        OrderState = orderState;
    }
}

对于枚举值而言，我这貌似没太大含义，但是有些场景下可能会用的到，暂时先搞上

/// <summary>
/// 订单状态
/// </summary>
public enum OrderState
{
    /// <summary>
    /// 无效
    /// </summary>
    [Description("无效")]
    OrderInvalided = 0,


    /// <summary>
    /// 已创建
    /// </summary>
    [Description("已创建")]
    OrderCreated = 3,


    /// <summary>
    /// 待支付
    /// </summary>
    [Description("待支付")]
    OrderPendingPay = 6,


    /// <summary>
    /// 待配送
    /// </summary>
    [Description("待配送")]
    OrderPendingSend = 9,


    /// <summary>
    /// 待收货
    /// </summary>
    [Description("待收货")]
    OrderPendingSign = 12,


    /// <summary>
    /// 待退款
    /// </summary>
    [Description("待退款")]
    OrderPendingRefund = 15,


    /// <summary>
    /// 已完成
    /// </summary>
    [Description("已完成")]
    OrderCompleted = 18,
}

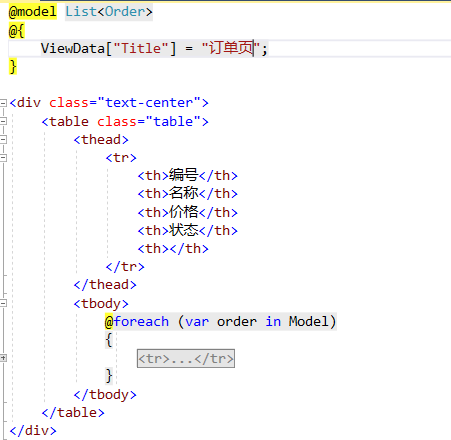

对于买卖双方，各自应有各自的页面，但是为了操作简便，将合并在一起，重心放在流程的变更上，利用Razor语法快速突进，直接将后台数据在页面上展示出来。 192449327_acd1ddb2-0436-46ea-8515-7c08d685f140 对于各条数据，有单独的状态，按照之前状态图中的那种方式，依据每一个状态前后的变更操作，设计相应的方法，比如待配送阶段的订单，完成发货配送后，那么相应的订单变成待收货，此时需要一个完成发货的一个方法，如下，简单方式配置下，先对当前要操作的订单做个状态判定，防止某些操作，其次更改订单状态，后直接跳回订单页，方便看到数据状态的变更。

public IActionResult CompleteSend(long id)
{
    var order = orderList.Where(o => o.OrderId == id).First();
    if (order.OrderState != OrderState.OrderPendingSend)
    {
        throw new Exception("状态错误");
    }


    order.SetOrderState(OrderState.OrderPendingSign);//待签收


    return RedirectToAction("Index");
}

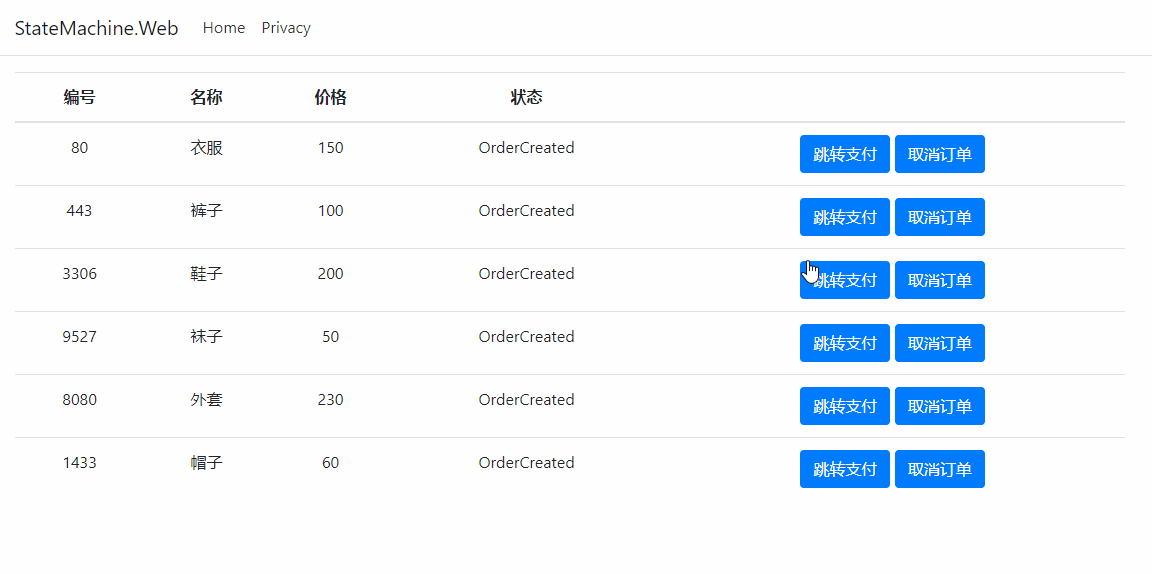

按照一系列预先规划的操作，挨个编写，最终直接运行后可以看下变更效果。 192450559_2b78d09f-9425-47b2-b255-8717155658ac 这种方式下，就是简单，思路清晰，操作起来顺手，通过人肉编排完成任务，但是一旦流程节点增多，甚至出现了交叉变更的情形，代码中简单情形的if/else已经不能满足时，就有点头痛了。



采用Stateless简化流程

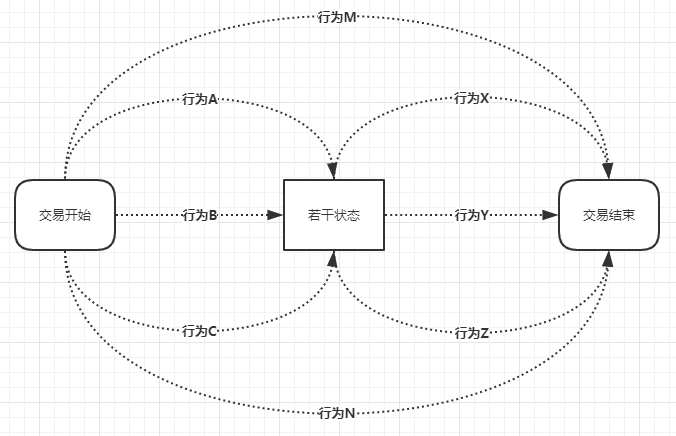

在采用stateless简化一下上面这个流程设计，也作为对stateless的一次掌握，看下简化后的流程设计能否带来什么意想不到的事情。stateless采用行为触发方式推动流程进行，比如说a状态要变到b状态，要经过一个行为，不管是买家点击，卖家点击，定时任务，其它行为触发后的联动触发等，都是以行为进行驱动的，

192451763_1a1c3a6e-4bc9-4dce-8236-6f164343a8fc 因此，按照刚开始那张图中设计好的一些状态变更操作，封装成行为触发的枚举。

/// <summary>
/// 针对订单的操作
/// </summary>
public enum OrderTrigger
{
    /// <summary>
    /// 跳转
    /// </summary>
    Jump,


    /// <summary>
    /// 取消
    /// </summary>
    Cancel,


    /// <summary>
    /// 支付
    /// </summary>
    Payment,


    /// <summary>
    /// 配送
    /// </summary>
    Send,


    /// <summary>
    /// 签订
    /// </summary>
    Sign,


    /// <summary>
    /// 退款
    /// </summary>
    Refund,
}

按照预先的设计并利用stateless提供的相关方法完成流程的配置，采用集中式的配置方式，并且这部分配置工作，可以再度升级到使用数据库存储，而采用数据库去动态配置。

//流程配置
orderStateMachine.Configure(OrderState.OrderCreated)
    .Permit(OrderTrigger.Jump, OrderState.OrderPendingPay)
    .Permit(OrderTrigger.Cancel, OrderState.OrderInvalided);


orderStateMachine.Configure(OrderState.OrderPendingPay)
    .Permit(OrderTrigger.Payment, OrderState.OrderPendingSend)
    .Permit(OrderTrigger.Cancel, OrderState.OrderInvalided);


orderStateMachine.Configure(OrderState.OrderPendingSend)
    .Permit(OrderTrigger.Send, OrderState.OrderPendingSign)
    .Permit(OrderTrigger.Cancel, OrderState.OrderPendingRefund);


orderStateMachine.Configure(OrderState.OrderPendingSign)
    .Permit(OrderTrigger.Sign, OrderState.OrderCompleted);


orderStateMachine.Configure(OrderState.OrderPendingRefund)
    .Permit(OrderTrigger.Refund, OrderState.OrderInvalided);

对于原有控制器部分，只需考虑一个事情，便是，订单状态的改变，把对订单的所有行为，对外抽象成一个动作，更新订单状态，而通过参数，来区分不同的行为

public IActionResult UpdateOrderState(long id, OrderTrigger orderTrigger)
{
    var order = orderList.Where(o => o.OrderId == id).First();


    var orderManager = new OrderManager(order);
    orderManager.TriggerOrderState(orderTrigger);


    return RedirectToAction("Index");
}

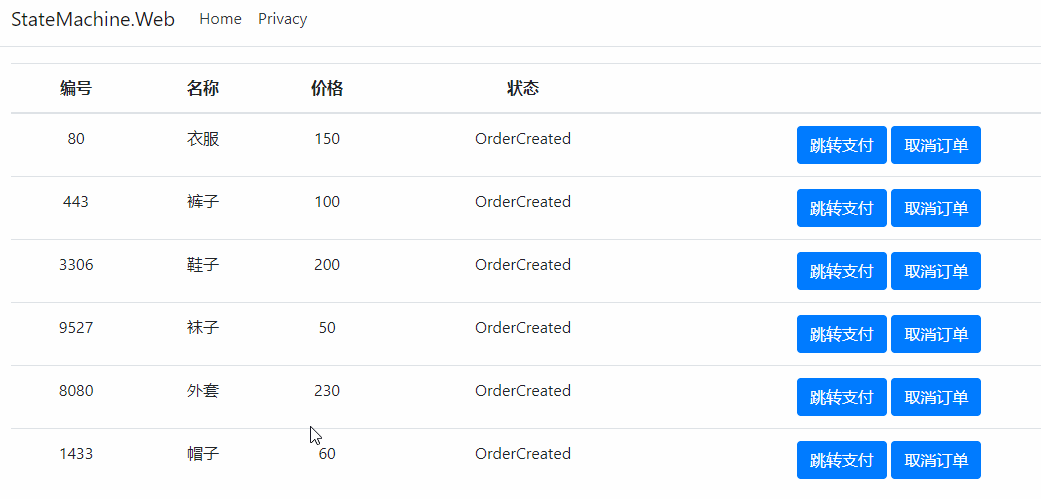

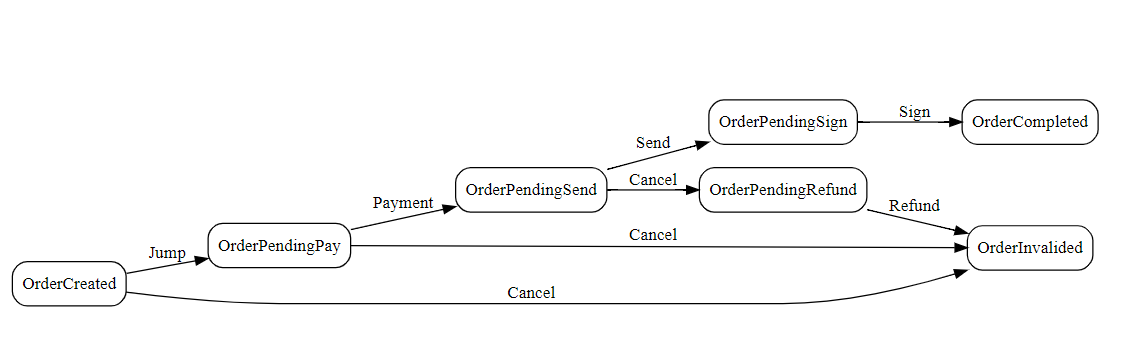

对于页面部分，改动量不是很大，只在于更新订单状态所用到的方法及参数的变更，按照这个设计思路，同样可以得到如下的变更效果。 192452827_07c8cdfd-fa91-4cbd-9c3b-412ac0534f47 并且，如果存在一些，行为配置错误，而在配置过程中没有处理，将直接报错提示，这方便了在一些复杂场景下，纯粹依靠人肉把控状态的变更方式。同时，拿到stateless的副产物状态图，到viz.js或是把viz.js集成到系统中，可以看到具体的配置效果。

192454099_08c47183-c2ab-49d8-aca5-590e0fc131c9

至此，对于使用状态机去简化常用方式的设计完成了，至于深入的更复杂的方式去研究，比如配置到数据库中，页面上配置，充分发挥这个轻量状态机的能力，还得花个时间去琢磨。

 仓库地址：https://gitee.com/530521314/Partner.TreasureChest/tree/master/StateMachine/src

2019-10-31,望技术有成后能回来看见自己的脚步
