UML图例之类图
目录
前言
作为UML图例中的重要角色，通过许多（静态）说明性的模型元素（例如类、包和它们之间的关系，这些元素和它们的内容互相连接）描述系统静态结构，帮助我们快速了解、理清系统中对象之间的关系。

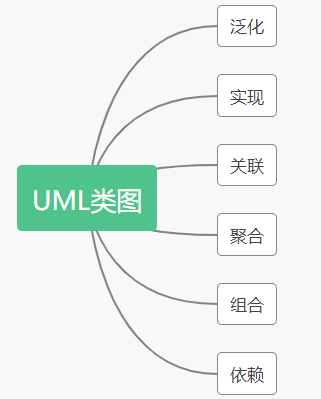

类图中的几种关系

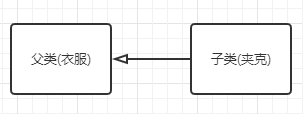

泛化关系
在代码中体现为继承关系，设计上用空心箭头实线表示。

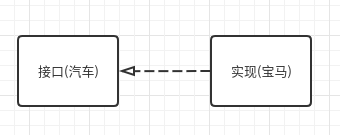

实现关系
在代码中体现在接口和实现关系，设计上用空心箭头虚线表示。
关联关系
在代码中体现为两个类之间存在语义上的关系，体现在类之间存在的隐约关系。
- 单向关联：学生可以拥有书籍，学生知道书籍的存在，但是书籍无需知道学生的存在，学生可以拥有多本书籍，因此从学生指向书籍关联。设计上用箭头实线表示。
- 双向关联：学生知道老师的存在，老师知道学生的存在。设计上用实线表示。
关联关系常用于数据库表的设计，与数据库范式相对应。

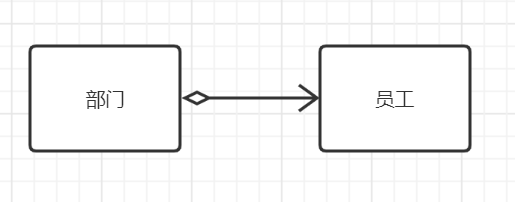

聚合关系
特殊的关联关系，体现整体和部分的关系，设计上用空心菱形实线箭头表示。
部门不存在，员工仍然可以存在，员工离职，部门仍然存在。体现的是0和n，整体和部分，整体不存在，部分仍然可以存在。
组合关系
特殊的关联关系，和聚合关系类似，体现整体与部分关系，设计上用实心菱形实现箭头表示。
公司和部门关系体现在公司不存在，则部门也不存在了，前者掌握整体的生命周期。体现在0和0、1和n，整体不存在，则部分不存在，整体存在，则部分存在。

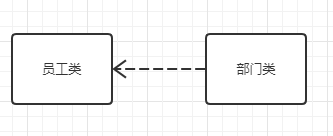

依赖关系
没有直接的关系，仅仅在代码运行期间，产生的依赖，如将A类中间的时间属性赋值到B类中的时间属性。A类中调用类中类型为B类的属性，A类中调用的方法，需要用到B类的信息等。设计上用箭头虚线表示。箭头指向方为被调用方。
UML类图与数据表
类图到表结构的映射中只需考虑泛化、关联关系。
1、泛化关系
父类和子类映射为表，结构简单，更改方便，但数据分散，子类众多情况下，表数量也众多。
只将子类映射为表，数据集中，方便查询，但如果父类字段扩充，需要修改子类下所有的表。
只将父类映射为表，表的数量少，读写方便，但列数量增多，所有子类的列都在父类表中存在，一行数据中，关注的信息量变少，空闲列增加。
2、关联关系
一对一关联关系，相关两个类分别映射成两张表，尽管两张表权重一样，但是实际上还是会区分成主从表形式，从表保存主表主键，需查询从表数据时，以主表id为参数，用的较少，除非从表是使用率较低的信息存储，否则会合并成一张表。
一对多关联关系，与一对一关联关系设计方式一样，设计主从表，从表保存主表主键，连表查询时，采用主键Id连从表外键查询。
多对多关联关系，设计时，采用中间表形式，多对多拆分成两个一对多，中间表负责存储两个主表主键及中间表可能拥有的自身属性。
针对于UML类图部分知识进行了一次整理，方便类图设计时，关系设计的选择。
2020-01-19,望技术有成后能回来看见自己的脚步
